EN規格適合 単相変圧器

標準仕様

形式 TE1N-□□□-EN
保護シールド付
周波数 50/60Hz
絶縁種別 H種
定格 連続
端子形状 ブロック端子台
適応規格 EN61558-2-4
※1 電圧仕様等に依り寸法が異なる場合が有ります。
※2 一覧表以外の特殊機種は都度図面提出致します。
※仕様に依り、トランス形状が多少変わる場合が御座います。

※寸法表内()寸法は端子台maxとします。
※仕様に依り、トランス形状が多少変わる場合が御座います。
※寸法表内()寸法は端子台maxとします。
型式 容量 寸法(mm) 質量 過負荷短絡保護電流値
(IEC60947-2 or IEC947-2)
A B C D E F
TE1N-500-EN 500VA 140 185 170 97 100 7×11 9.5kg PRI:5A
SEC:5A
TE1N-700-EN 700VA 153 180 180 112 101 7×11 11kg PRI:7A
SEC:7A
TE1N-1K-EN 1kVA 153 190 180 112 111 7×11 12.5kg PRI:10A
SEC:10A
TE1N-1.5K-EN 1.5kVA 178 170 200 120 120 10×15 17kg PRI:15A
SEC:15A
TE1N-2K-EN 2kVA 207 200 245 138 125 10×15 25kg PRI:20A
SEC:20A
TE1N-3K-EN 3kVA 207 260 245 138 155 10×15 32kg PRI:30A
SEC:30A

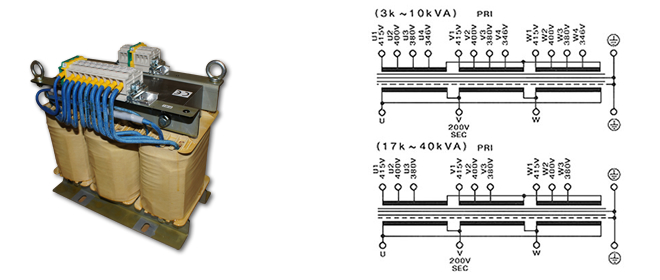

EN規格適合 三相変圧器

標準仕様

容量 3kVA~40kVA
周波数 50/60Hz
一次電圧 415/400/380/346V
(3k~10kVA)
415/400/380V
(17k~40kVA)
二次電圧 200V
定格 連続
絶縁種別 H種
保護機能 非短絡耐性 絶縁変圧器
感電保護 保護等級1 変圧器 保護シールド付
型式 容量 寸法(mm) 質量 過負荷短絡保護電流値
(IEC60947-2 or IEC947-2)
A B C D E F
TE3N-3.46K-EN 3.46kVA 250 220 260 140 120 9×15 28kg PRI:10A
SEC:10A
TE3N-5.2K-EN 5.2kVA 300 230 310 150 115 11×22 38kg PRI:15A
SEC:15A
TE3N-6.93K-EN 6.93kVA 300 260 305 150 140 11×22 50kg PRI:20A
SEC:20A
TE3N-10.4K-EN 10.4kVA360 270 365 200 135 11×22 68kg PRI:30A
SEC:30A
TE3N-13.9K-EN 13.9kVA 360 290 365 200 150 11×22 82kg PRI:40A
SEC:40A
TE3N-17.3K-EN 17.3kVA 420 280 410 200 130 11×22 98kg PRI:50A
SEC:50A
TE3N-26K-EN 26kVA 420 340 410 200 190 11×22 165kg PRI:75A
SEC:75A
TE3N-34.6K-EN 34.6kVA 480 350 475 250 190 13×26 190kg PRI:100A
SEC:100A
